B字型仓储货架横梁立柱成型生产线

一、产品概述

B 字型仓储货架横梁立柱成型生产线是中型 B 货架专属全自动冷弯成型设备，整套产线集成开卷、校平、伺服送料、在线冲孔、连续滚压成型、定尺切断、成品出料等工序，钢带原料上机后一次性产出 B 型货架立柱与 P 型横梁型材，无需二次折弯、二次打孔，适用于仓储设备厂批量生产中型 B 货架构件，成品承载强、装配互换精度高，广泛应用物流仓库、工厂库房、商超仓储货架制造。

二、完整工艺流程

钢卷上料→液压开卷→多辊校平→伺服精准送料→液压在线冲孔→多道次冷弯滚压成型→整形校正→伺服跟踪飞剪定尺切断→成品出料收料台除上料、成品收集外，冲孔、成型、切断全部自动化连续运行，生产线无需停机裁切，生产连贯性强。

三、整机主要组成单元

1. 液压开卷机：液压涨紧，承载 3‑8 吨钢卷，带阻尼制动，防止钢带跑偏、松料，适配冷轧卷、镀锌钢卷。

2. 多辊校平装置：多组校平辊消除卷材弧度、波浪变形，保证冲孔与成型直线度，避免成品扭曲。

3. 伺服送料 + 在线冲孔系统：伺服电机精准定位，成型前完成菱形孔 / 蝴蝶孔连续冲孔；孔距稳定，冲孔无变形，保障货架挂片装配顺畅。

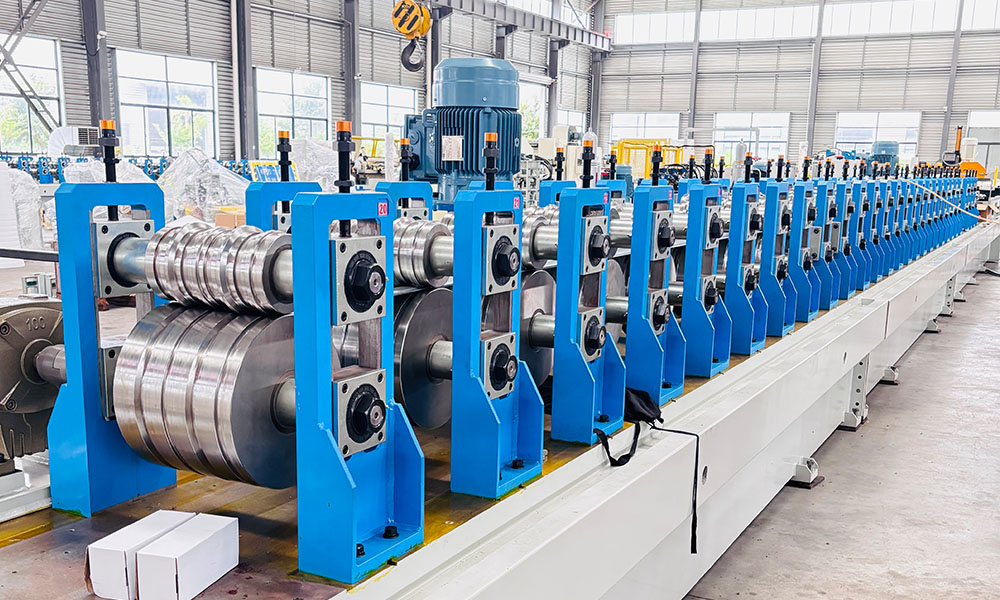

4. 冷弯成型主机：龙门式铸铁牌坊机架，多道成型轧辊逐步折弯成型 B 型立柱、P 型横梁；轧辊采用 GCr15/Cr12MoV 模具钢，淬火镀铬，耐磨耐用，长期生产不易磨损变形；齿轮箱同步传动，成型受力均匀，型材断面规整。

5. 整形机构：成型后校正直线度、扭曲度，降低成品弯曲误差。

6. 伺服跟踪飞剪切断：动态跟踪型材运行，在线连续切断，不停车生产；切口平整毛刺少，定尺精度高。

7. 成品出料架：缓冲接料，避免型材磕碰划伤镀锌层，可选配自动码垛机构。

8. PLC 触摸屏电控系统：整机联动控制，人机界面设置型材长度、产量、孔距、生产线速度；自带故障报警、产量统计，操作简单，新手易学。

四、适用原料与成品规格

适用板材：Q235 冷轧钢带、镀锌钢带

板材厚度：1.2‑2.5mm（可定制加厚机型）

产出成品：中型 B 货架立柱、P 型闭口横梁，可更换模具切换多种截面规格

成型速度：8‑18m/min，速度无级可调

切断精度：±1mm；冲孔精度 ±0.8mm，满足仓储货架装配公差要求

五、设备核心优势

1. 一体化全自动流水线：一卷钢带进料直接出成品立柱、横梁，大幅减少人工，降低二次加工成本，1-2 人即可操作整条产线。

2. 成型精度稳定，承载性能好：预冲孔工艺，成型后孔型不变形；型材直线度高，货架整体承重稳定，符合中型 B 货架承载标准。

3. 柔性生产，模具快速更换：更换轧辊模具即可生产不同规格 B 型立柱与横梁，一机多用，适配多订单、多尺寸生产需求。

4. 轧辊耐用，故障率低：轧辊热处理镀铬处理，耐磨寿命长；整机同步传动，运行震动小，适合长时间不间断量产。

5. 智能化电控，便于管理：触摸屏参数预设，可保存多套产品配方，切换规格一键调取；实时监控运行状态，故障自动提示，方便设备维护。

6. 成品外观优良：成型表面光滑，镀锌板材不易掉皮划伤，后续喷塑前处理简单，提升货架外观品质。

六、应用场景

本生产线专为中型 B 型仓储货架制造企业设计，产出立柱横梁用于工厂仓储货架、物流库房货架、电商仓库货架、商超置物货架等，是货架厂规模化、自动化升级的主力设备。
